－　砕石パイルの施工手順－





■ﾌﾟﾚﾎﾞｰﾘﾝｸﾞにより地盤を掘り出し確認しながらの施工です。従がって、その地盤の硬さにあった杭（杭形状）が構築されます。同じ大きさ・形状の杭は存在しません。
■ﾋﾟｽﾄﾝバルブにより鉛直方向に圧密、
そして負回転で水平方向への圧密を
かけて行く。
■地下水が高い場合でも施工可能で
固化材を使用していないので固化不良
問題もありません。※特許工法



■ 綺麗でｽﾋﾟｰﾃﾞｨｰな施工

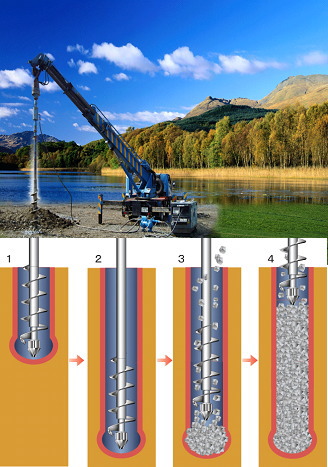

　① ﾌﾟﾚボーリング
　② 掘削長までの掘削
　③ 砕石投入
　　　(50cm毎の転圧(50回打撃))
　④ パイル構築
⑤ 平板載荷試験　(事後試験)
⑥ 施工報告書
⑦ 施工日数≒2日間
⑧ 養生期間 必要なし
⑨ 杭頭処理なし（高さ管理無）


■設計規定
 ■ 設計条件

・ 保証対象物件：木造・RC・S造～3階、
　 設計荷重≦50kN/㎡

・ 建物用途：住宅,店舗併用住宅､
　ｱﾊﾟｰﾄ､ﾏﾝｼｮﾝ

・ 基礎形状：ベタ基礎(ｼﾝｸﾞﾙ･ﾀﾞﾌﾞﾙ
　配筋)を標準仕様とする。
　①　ﾊﾟｲﾙ下端は自沈層を避ける
　②　ﾊﾟｲﾙ下端層の換算N値2.0～5.0、
　　　　層厚 =1.5m
　③　最大杭長7.3m
　④　最小杭間隔75cm
　⑤　同一物件の砕石ﾊﾟｲﾙ下端を結ぶ線は
　　　　20％以下の勾配とする。
　⑥　平板載荷試験による確認
　⑦　設計は工法本部設計によること
